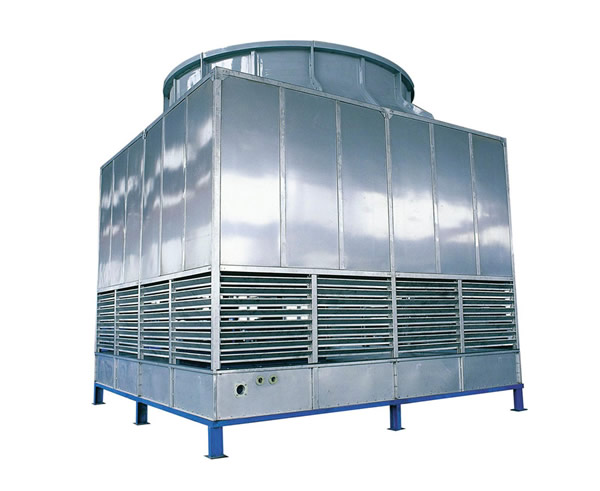

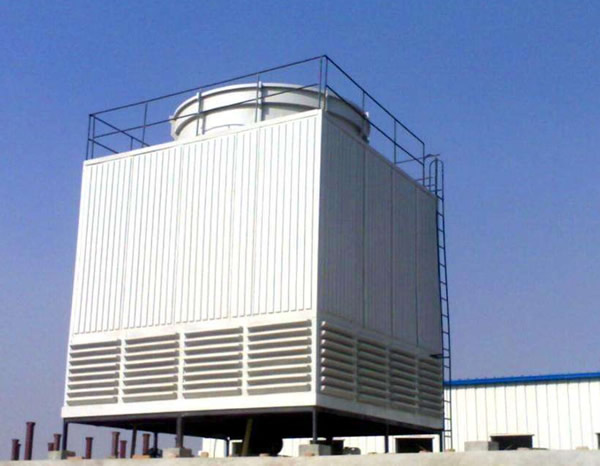

方形逆流式冷却塔
全天候24小时售后服务支持，1小时快速反应，24小时内到达客户现场，易损件终身优惠价提供！
咨询热线：152-1056-1752
产品详情
型号说明：
MODEL DESCRIPTION：STC — 0000 0 / 0 B
STC：逆流式方形冷却塔系列
0000：每小时循环处理水量（m3/h）
0: L：低噪音型
U：超低噪音型
0: S：单体
D：两风机
T：三风机
B：镀锌钢结构
STC系列逆流式水轮机方塔性能参数表
|
型号 MODEL |
冷却水量 FLOW (m3/h) |
外形尺寸（mm） TOWER DIMENSION |
风机EXHAUST FAN |
重量（kg） WEIGHR |
噪音dB(A) NOISE |
|||||
|
宽（W） WIDTH |
长（L） LENGTH |
高（H） HEIGHT |
风机直径（MM） FAN DIAMETER |
风量 (m3/h) Air Volume |
功率（KW） MOTOR |
净重 DRY |
运行重量 WET |
|||
|
STC-100L/SB |
78.12 |
2250 |
2250 |
4000 |
1800 |
61000 |
BJ-LJ-NL5-100 |
1050 |
2100 |
60.0 |
|
STC-125L/SB |
97.56 |
2500 |
2500 |
4000 |
2100 |
92000 |
BJ-LJ-NL5-125 |
1250 |
2320 |
61.0 |
|
STC-150L/SB |
117 |
2750 |
2750 |
4000 |
2100 |
92000 |
BJ-LJ-NL5-150 |
1420 |
2770 |
62.0 |
|
STC-175L/SB |
136.80 |
3000 |
3000 |
4200 |
2400 |
105000 |
BJ-LJ-NL5-175 |
1600 |
3250 |
62.5 |
|
STC-200L/SB |
156.24 |
3250 |
3250 |
4200 |
2400 |
120000 |
BJ-LJ-NL5-200 |
1750 |
3400 |
63.0 |
|
STC-250L/SB |
175.50 |
3500 |
3500 |
4200 |
2400 |
150000 |
BJ-LJ-NL5-250 |
2150 |
4250 |
63.0 |
|
STC-300L/SB |
195.12 |
3750 |
3750 |
4400 |
3200 |
180000 |
BJ-LJ-NL5-300 |
2620 |
5100 |
63.5 |
|
STC-350L/SB |
234 |
4000 |
4000 |
4400 |
3200 |
210000 |
BJ-LJ-NL5-350 |
2950 |
5750 |
64.0 |
|
STC-400L/SB |
273 |
4500 |
4500 |
4400 |
3400 |
240000 |
BJ-LJ-NL5-400 |
3520 |
7050 |
64.5 |
|
STC-500L/SB |
312.12 |
5000 |
5000 |
5000 |
3700 |
300000 |
BJ-LJ-NL5-500 |
4150 |
8100 |
64.5 |
|
STC-600L/SB |
392.4 |
5250 |
5250 |
5000 |
3700 |
360000 |
BJ-LJ-NL5-600 |
4680 |
89800 |
65.0 |
|
STC-700L/SB |
468 |
5500 |
5500 |
5600 |
4200 |
420000 |
BJ-LJ-NL5-700 |
5460 |
10650 |
65.0 |
|
STC-800L/SB |
547.2 |
6000 |
6000 |
5600 |
4200 |
480000 |
BJ-LJ-NL5-800 |
6520 |
12710 |
66.5 |
|
STC-900L/SB |
626.4 |
6500 |
6500 |
5600 |
4500 |
480000 |
BJ-LJ-NL5-900 |
7500 |
14720 |
68.0 |
|
STC-1000L/SB |
781.2 |
7000 |
7000 |
5600 |
4500 |
600000 |
BJ-LJ-NL5-1000 |
8200 |
15990 |
68.5 |
注: 1、该系列冷却塔设计工况为：干球温度31.5℃、湿球温度27℃、进水温度37℃、出水温度32℃、大气压力99400pa。
2、客户在冷却塔管道安装过程中，需在进水口处增加Y型过滤器、阀门及压力表等辅助管件。
STC系列逆流式水轮机方塔基础尺寸表
|
型号 MODEL |
基础尺寸（mm） FOUNDATION DIMENSION |
|||||||
|
L |
L1 |
L2 |
L3 |
W |
W1 |
W2 |
W3 |
|
|
STC-80L/SB |
300 |
940 |
1200 |
300 |
300 |
940 |
1200 |
300 |
|
STC-100L/SB |
350 |
1200 |
1200 |
200 |
350 |
1200 |
1200 |
200 |
|
STC-150L/SB |
350 |
1400 |
1200 |
200 |
350 |
1400 |
1200 |
200 |
|
STC-175L/SB |
350 |
1500 |
1200 |
200 |
350 |
1500 |
1200 |
200 |
|
STC-200L/SB |
350 |
1100 |
1200 |
200 |
350 |
1100 |
1200 |
200 |
|
STC-250L/SB |
350 |
1200 |
1200 |
200 |
350 |
1200 |
1200 |
200 |
|
STC-300L/SB |
350 |
1350 |
1200 |
200 |
350 |
1350 |
1200 |
200 |
|
STC-350L/SB |
350 |
1450 |
1300 |
200 |
350 |
1450 |
1300 |
200 |
|
STC-400L/SB |
400 |
1550 |
1300 |
200 |
400 |
1550 |
1300 |
200 |
|
STC-500L/SB |
400 |
1325 |
1300 |
250 |
400 |
1325 |
1300 |
250 |
|
STC-600L/SB |
400 |
1500 |
1300 |
250 |
400 |
1500 |
1300 |
250 |
|
STC-700L/SB |
400 |
1320 |
1300 |
250 |
400 |
1320 |
1300 |
250 |
|
STC-800L/SB |
400 |
1380 |
1300 |
250 |
400 |
1380 |
1300 |
250 |
|
STC-900L/SB |
400 |
1380 |
1300 |
250 |
400 |
1380 |
1300 |
250 |
|
STC-1000L/SB |
400 |
1500 |
1300 |
250 |
400 |
1500 |
1300 |
250 |
基础施工时注意事项：
1、第一次灌浆时在预埋钢板位置留孔位；第二次灌浆前将预埋钢板插入孔位，进行灌浆和效验水平，校正水平度
±2mm，中心轴承偏差±4mm。
2、不同型号的冷却塔在共用总管时，应确保冷却塔水盆上线在同一水平面上，必要时调整基础高度。
3、冷却塔在布管时必须确保出水总管有承托时尽量低于出水位，必要时加高基础，以防停机时水量倒流

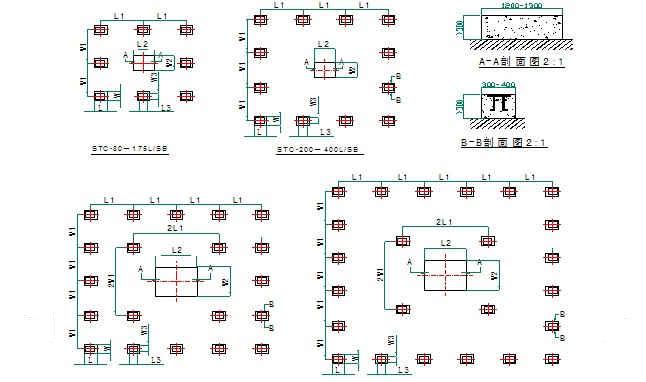

STC系列逆流式水轮机方塔基础示意图
STC系列逆流式水轮机方塔配管尺寸表
|
型号 |
进水（mm） |
出水（mm） |
满水（mm） |
排污（mm） |
自动补水（mm） |
手动补水（mm） |
|
INLET |
OUT |
OVERFLOW |
DRAIN |
AUTO FEED |
QUICK FEED |
|
|
STC-80L/SB |
100 |
150 |
50 |
50 |
25 |
25 |
|
STC-100L/SB |
100 |
150 |
50 |
50 |
25 |
25 |
|
STC-125L/SB |
150 |
150 |
50 |
50 |
25 |
25 |
|
STC-150L/SB |
150 |
150 |
80 |
80 |
25 |
25 |
|
STC-175L/SB |
200 |
200 |
80 |
80 |
40 |
40 |
|
STC-200L/SB |
200 |
200 |
80 |
80 |
40 |
40 |
|
STC-250L/SB |
200 |
200 |
80 |
80 |
40 |
40 |
|
STC-300L/SB |
200 |
250 |
100 |
100 |
50 |
50 |
|
STC-350L/SB |
250 |
250 |
100 |
100 |
50 |
50 |
|
STC-400L/SB |
300 |
300 |
100 |
100 |
50 |
50 |
|
STC-500L/SB |
300 |
300 |
100 |
100 |
50 |
50 |
|
STC-600L/SB |
300 |
350 |
100 |
100 |
80 |
80 |
|
STC-700L/SB |
350 |
450 |
100 |
100 |
80 |
80 |
|
STC-800L/SB |
350 |
400 |
125 |
125 |
80 |
80 |
|
STC-900L/SB |
400 |
400 |
125 |
125 |
80 |
80 |
|
STC-1000L/SB |
450 |
450 |
125 |
125 |
80 |
80 |
注：两台或两台以上组装时，我公司将通过集水盆联通平衡水位。
