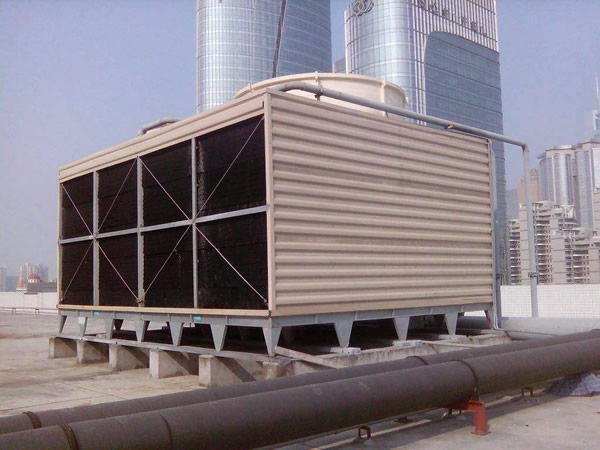

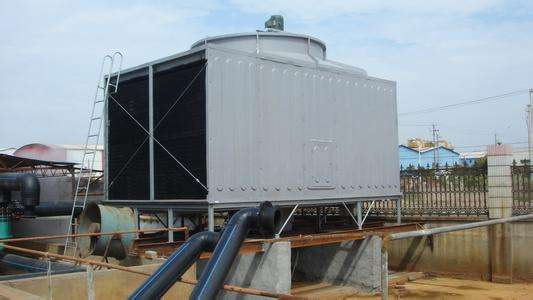

方形横流式冷却塔
全天候24小时售后服务支持，1小时快速反应，24小时内到达客户现场，易损件终身优惠价提供！
咨询热线：152-1056-1752
产品详情
型号说明：
MODEL DESCRIPTION: STB — 0000 L / 0 B
STB：横流式方形冷却塔系列
0000：每小时循环处理水量（m3/h）
L：低噪音型
0：S：单体
D：两风机
T：三风机
M：多风机
B：镀锌钢结构
STB系列低噪音横流式水轮机方塔性能参数表
|
型号 MODEL |
冷却水量 FLOW (M3/h) |
外形尺寸（mm） TOWER DIMENSION |
风机EXHAUST FAN |
重量（kg） WEIGHR |
噪音dB(A) NOISE |
|||||||
|
宽（W） WIDTH |
长（L） LENGTH |
高（H） HEIGHT |
塔身（H1） |
风筒（H2） |
风机直径（mm） FAN DIAMETER |
风量 Air Volume |
功率（KW） MOTOR |
净重 DRY |
运行重量 WET |
|||
|
STB-100 |
100 |
3200 |
1980 |
3700 |
2300 |
700 |
1500 |
42000 |
BJ-LJ-HL5-100 |
860 |
2260 |
54 |
|
STB-125 |
125 |
3600 |
2320 |
3700 |
2300 |
700 |
1800 |
61000 |
BJ-LJ-HL5-125 |
1080 |
2830 |
54 |
|
STB-150 |
150 |
3800 |
2600 |
3700 |
2300 |
700 |
2120 |
92000 |
BJ-LJ-HL5-150 |
1180 |
3550 |
55 |
|
STB-175 |
175 |
3800 |
2930 |
3700 |
2300 |
700 |
2120 |
92000 |
BJ-LJ-HL5-175 |
1300 |
3810 |
55.5 |
|
STB-200 |
200 |
4300 |
3040 |
3700 |
2300 |
700 |
2400 |
105000 |
BJ-LJ-HL5-200 |
1600 |
4020 |
55.5 |
|
STB-225 |
225 |
4300 |
3040 |
3700 |
2300 |
700 |
2400 |
105000 |
BJ-LJ-HL5-225 |
1710 |
4150 |
56 |
|
STB-250 |
250 |
5300 |
3000 |
4100 |
2700 |
700 |
2400 |
105000 |
BJ-LJ-HL5-250 |
2380 |
5280 |
56 |
|
STB-300 |
300 |
5550 |
3250 |
4100 |
2700 |
700 |
2850 |
150000 |
BJ-LJ-HL5-300 |
2580 |
5650 |
57 |
|
STB-350 |
350 |
5800 |
3500 |
4100 |
2700 |
700 |
2850 |
150000 |
BJ-LJ-HL5-350 |
2850 |
6270 |
58 |
|
STB-400 |
400 |
6050 |
3750 |
4250 |
2700 |
700 |
3200 |
180000 |
BJ-LJ-HL5-400 |
3250 |
6880 |
59 |
|
STB-450 |
450 |
6300 |
4000 |
4250 |
2700 |
700 |
3200 |
180000 |
BJ-LJ-HL5-450 |
3660 |
7350 |
60 |
|
STB-500 |
500 |
6300 |
4000 |
4850 |
3300 |
850 |
3200 |
180000 |
BJ-LJ-HL5-500 |
4260 |
8500 |
60 |
|
STB-600 |
600 |
6800 |
4500 |
5150 |
3300 |
850 |
3350 |
210000 |
BJ-LJ-HL5-600 |
4680 |
9360 |
60.5 |
|
STB-700 |
700 |
6800 |
4500 |
5800 |
3900 |
900 |
3700 |
240000 |
BJ-LJ-HL5-700 |
5100 |
10250 |
61 |
|
STB-800 |
800 |
7300 |
5000 |
5800 |
3900 |
900 |
4050 |
300000 |
BJ-LJ-HL5-800 |
5100 |
12300 |
61.5 |
|
STB-900 |
900 |
7800 |
5500 |
5800 |
3900 |
900 |
4250 |
420000 |
BJ-LJ-HL5-900 |
6880 |
14560 |
62 |
|
STB-1000 |
1000 |
8300 |
6000 |
5800 |
3900 |
900 |
4550 |
480000 |
BJ-LJ-HL5-1000 |
7660 |
16300 |
63.5 |
注: 1、该系列冷却塔设计工况为：干球温度31.5℃、湿球温度27℃、进水温度37℃ 、出水温度32℃、大气压力99400pa。
2、客户在冷却塔管道安装过程中，需在进水口处增加Y型过滤器、阀门及压力 表等辅助管件。

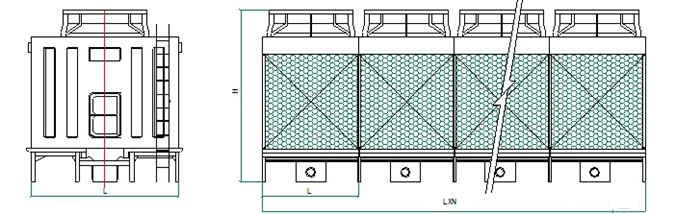

STB系列低噪音横流式水轮机方塔外形示意图
STB系列低噪音横流式水轮机方塔基础尺寸表
|
型号 MODEL |
基础尺寸（mm） FOUNDATION DIMENSION |
|||||
|
W1(mm) |
W2(mm) |
W3(mm) |
L1(mm) |
L2(mm) |
H(mm) |
|
|
STB-100L/SB |
3420 |
910 |
1300 |
2200 |
1900 |
300 |
|
STB-125L/SB |
3760 |
960 |
1540 |
2520 |
2220 |
300 |
|
STB-150L/SB |
3960 |
1060 |
1540 |
2800 |
2500 |
300 |
|
STB-175L/SB |
3960 |
1060 |
1550 |
3130 |
2830 |
300 |
|
STB-200L/SB |
4460 |
1210 |
1740 |
3240 |
2940 |
300 |
|
STB-225L/SB |
5330 |
1600 |
915 |
3210 |
970 |
300 |
|
STB-250L/SB |
5550 |
1600 |
1125 |
3510 |
1070 |
300 |
|
STB-300L/SB |
5800 |
1600 |
1150 |
3510 |
1070 |
300 |
|
STB-350L/SB |
6050 |
1600 |
1275 |
3760 |
1153.3 |
300 |
|
STB-400L/SB |
6300 |
1600 |
1400 |
4010 |
1236.6 |
300 |
|
STB-450L/SB |
6550 |
1600 |
1525 |
4260 |
1320 |
300 |
|
STB-500L/SB |
6550 |
1600 |
1525 |
4260 |
1320 |
300 |
|
STB-600L/SB |
7050 |
1600 |
1775 |
4760 |
1486.6 |
300 |
|
STB-700L/SB |
7050 |
1600 |
1775 |
4760 |
1486.6 |
300 |
|
STB-800L/SB |
7550 |
1600 |
2025 |
5260 |
1653.3 |
300 |
|
STB-900L/SB |
8050 |
1600 |
2275 |
5760 |
1820 |
300 |
|
STB-1000L/SB |
8550 |
1600 |
2525 |
6260 |
1986.6 |
300 |
基础施工时注意事项：
1、第一次灌浆时在预埋钢板位置留孔位；第二次灌浆前将预 埋钢板插入孔位，进行灌浆和效验水平，校正水平度
±2mm，中心轴承偏差±4mm。
2、不同型号的冷却塔在共用总管时，应确保冷却塔水盆上线在同一水 平面上，必要时调整基础高度。
3、冷却塔在布管时必须确保出水总管有承托时尽量低于出水位，必要 时加高基础，以防停机时水量倒流。
STB系列低噪音横流式水轮机方塔基础示意图
STB系列低噪音横流式水轮机方塔配管尺寸表
|
型号 |
进水（mm） |
出水（mm） |
溢水（mm） |
排污（mm） |
自动补水（mm） |
手动补水（mm） |
|
INLET |
OUT |
OVERFLOW |
DRAIN |
AUTO FEED |
QUICK FEED |
|
|
STB-100L/SB |
100 |
125 |
80 |
80 |
25 |
40 |
|
STB-125L/SB |
125 |
150 |
80 |
80 |
25 |
40 |
|
STB-150L/SB |
150 |
150 |
80 |
80 |
25 |
40 |
|
STB-175L/SB |
200 |
200 |
80 |
80 |
25 |
40 |
|
STB-200L/SB |
200 |
200 |
80 |
80 |
25 |
40 |
|
STB-225L/SB |
200 |
200 |
80 |
80 |
32 |
50 |
|
STB-250L/SB |
200 |
250 |
80 |
80 |
32 |
50 |
|
STB-300L/SB |
200 |
250 |
100 |
100 |
32 |
50 |
|
STB-350L/SB |
200 |
250 |
100 |
100 |
32 |
50 |
|
STB-400L/SB |
250 |
300 |
100 |
100 |
50 |
80 |
|
STB-450L/SB |
250 |
300 |
100 |
100 |
50 |
80 |
|
STB-500L/SB |
250 |
300 |
100 |
100 |
50 |
80 |
|
STB-600L/SB |
300 |
350 |
100 |
100 |
50 |
80 |
|
STB-700L/SB |
300 |
350 |
100 |
100 |
50 |
80 |
|
STB-800L/SB |
300 |
350 |
100 |
100 |
50 |
80 |
|
STB-900L/SB |
400 |
400 |
100 |
100 |
50 |
80 |
|
STB-1000L/SB |
400 |
400 |
100 |
100 |
50 |
80 |
注：两台或两台以上组装时，我公司将通过集水 盆联通平衡水位。
